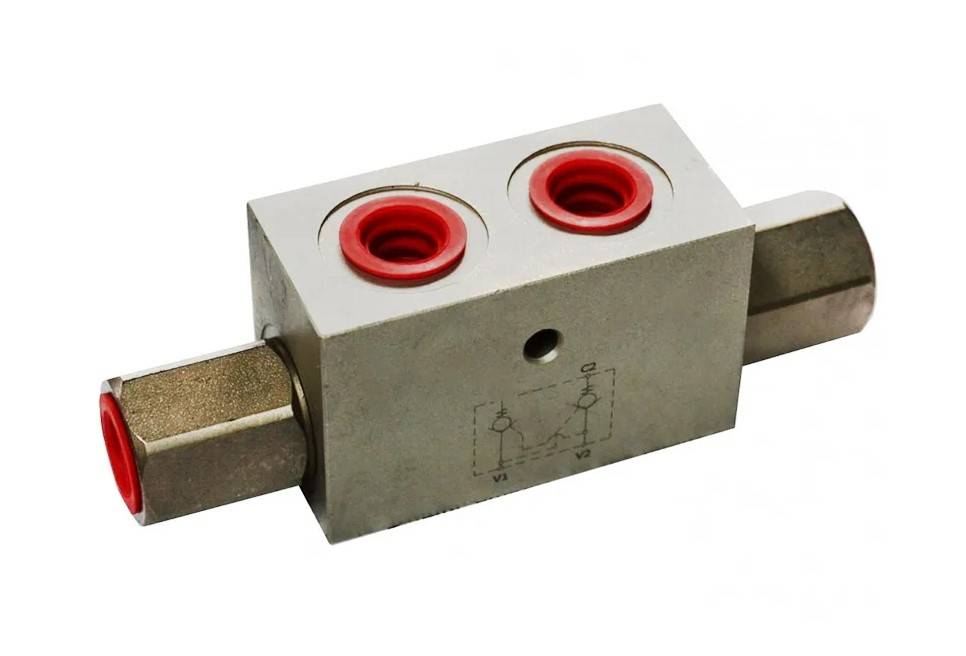

Ремонт гидравлических блоков управления Case 580M и Сложности и решения

Почему гидравлический блок требует внимания

Гидравлика – нерв системы экскаватора-погрузчика. Стоит появиться первым утечкам или падению давления, как стрела начинает дергаться, а цикл копания затягивается. Простой оборачивается штрафами, поэтому техника должна работать без сюрпризов.

Ремонт блока управления кажется трудоёмким лишь на первый взгляд. Чёткая методика, правильный набор инструментов и понимание схемы распределения потоков позволяют устранить неполадку за один-два дня, не отправляя машину на длительную консервацию.

Чем грозят первые симптомы

Звонкий свист в гидролинии или масляная плёнка у штоков – сигнал остановить работу и провести тест давления. Игнорировать признаки нельзя: малый дефект быстро превращается в заклинивание золотника.

Замедленное опускание ковша
Пульсация рычагов на панели
Резкий нагрев масла выше 80 °C

Основные причины выхода из строя

Практика сервисных центров показывает, что почти каждая вторая заявка связана с нарушениями регламента техобслуживания. Остальные случаи – результат неправильной эксплуатации в тяжёлых условиях карьера или стройплощадки.

Засор фильтров тонкой очистки
Износ уплотнений распределителя
Неоригинальное масло с пониженным индексом вязкости
Перегрев из-за забитого радиатора охлаждения

Что понадобится для грамотного ремонта

Перед разборкой нужно убедиться, что манометр откалиброван, а уплотнительные кольца подходят по размеру. Небольшая ошибка здесь ведёт к повторному демонтажу и дополнительным расходам.

Манометр 400 бар с комплектом переходников
Динамометрический ключ 80–300 Н·м
Набор медных шайб и кольцевых прокладок

Чистота рабочего места – главный фактор успешного результата. Попавшая пыль мгновенно царапает зеркала клапанов, поэтому разборку лучше проводить под навесом или в тёплом боксе.

Не спешите менять весь блок целиком. Часто достаточно заменить пару паронитовых прокладок и притереть золотник. Такой подход сохраняет заводскую геометрию корпуса и снижает стоимость ремонта на 40 %.

Правильное тестирование после сборки включает проверку холостого давления, измерение скорости подъёма стрелы и контроль температуры масла через 30 минут работы. Только после этого машина возвращается на стройку.

Регулярная профилактика продлевает ресурс гидравлики до 10 000 моточасов. Раз в сезон меняйте фильтр, следите за чистотой радиатора и не превышайте рекомендованный оборот насоса – так вы избежите повторного капитального вмешательства.

Как определить источник утечки давления в гидроблоке: пошаговая диагностика с использованием базового инструмента

Падение давления в системе Case 580M часто начинается незаметно. Манёвры замедляются, звук насоса меняется. Прежде чем разбирать весь узел, проверьте, не уходит ли масло через конкретную секцию распределителя. Ниже описан метод, который под силу выполнить в мастерской с минимальным набором.

Подготовка рабочего места

Остановите двигатель, дайте маслу остыть до температуры руки. Заглушите контур, поставьте машину на опоры. Работайте в чистых перчатках: мелкая стружка способна замкнуть канал обратки и дать ложные сигналы.

Манометр 400 бар со шлангом 1 м.
Набор переходников под резьбу SAE 6 и SAE 8.
Гибкая пробка или винт М10?1 для временного перекрытия канала.

Быстрый тест на «холостом» давлении

Цель – понять, теряется ли энергия на насосе либо после него. Используйте нижний порт P, идущий к распределителю.

Запустите двигатель на 1 000 об/мин, прогоните масло в течение двух минут.
Подсоедините манометр, резко дайте полный газ, потом верните на 1 000 об/мин.
Норма для 580M – 190–200 бар. Падение свыше 10 бар уже повод искать течь.

Если давление стабильно, утечка кроется в секциях распределителя. При просадке – копаем насос, но это отдельная тема.

Локализация по секциям гидроблока

Секции подключены последовательно. Достаточно временно исключить одну, чтобы увидеть реакцию прибора. Этим мы сузим круг поиска.

Стрела
Ковш
Рамка переднего ковша

Сначала отключите линию к «стреле», заглушите штуцер пробкой. Запустите мотор, повторите цикл газа. Давление вернулось к норме? Значит внутренняя утечка внутри золотника стрелы.

Слейте масло в чистый поддон.
Снимите крышку секции, визуально осмотрите уплотнения.
Люфт золотника свыше 0,1 мм указывает на износ гнезда, потребуется расточка либо замена.

Если же показания прежние, верните линию «стрелы» и отключите контур «ковша». Так, пошагово, проверяем каждую секцию. *Сильный* нагрев корпуса при работе без нагрузки также подскажет место утечки.

При выборе ремкомплекта ориентируйтесь на парт-номер блока. Вставка от другой модификации похожа, но канал сброса может отличаться. Ошибка приведёт к постоянному дросселированию и перегреву.

Финальный контроль: соберите гидроблок, заполните контур, удалите воздух через обратку. Выведите стрелу на полный подъём, удерживайте рычаг три секунды. Если манометр показывает паспортные 200 бар без падения, задача выполнена. Система готова к работе, а ваш Case 580M вновь тянет без провалов.

Подбор ремкомплекта и последовательность замены изношенных золотников без демонтажа блока с погрузчика

Замена золотников на Case 580M можно выполнить прямо на раме. Такой метод сокращает простой техники и исключает риск повреждения соединений при снятии блока.

Как подобрать подходящий ремкомплект

Перед заказом проверьте табличку на корпусе распределителя: там указан каталожный номер. По нему ищут уплотнения точного размера и материала.

Набор фторкаучуковых колец.
Направляющие втулки.
Пружины возврата.
Контрольные штифты и стопорные шайбы.

При осмотре обратите внимание на коррозияи зазоры в посадочном канале. Если видны риски, добавьте в заказ притирочную пасту тонкого зерна.

Инструмент и подготовка рабочего места

Все операции выполняются сбоку погрузчика, поэтому важно обеспечить доступ и чистоту.

Удобный светодиодный фонарь.
Торцовой ключ на 19 и длинная головка 8 мм.
Тонкий крючок для снятия старых колец.
Динамометрический ключ до 40 Н·м.
Щуп 0,02–0,05 мм для контроля посадки.

Заранее снимите давление в гидросистеме. Для этого заглушите мотор, дайте рукояти «опуститься» и откройте сливной кран.

Поэтапная замена золотника на месте

Ниже приведён порядок действий. Он проверен в полевых условиях и занимает около часа.

Очистите корпус распределителя щёткой и продуйте сжатым воздухом.
Отверните крышку секции, удерживая рычаг в нейтральном положении, чтобы не повредить пружину.
Извлеките изношенный золотник, сразу пометив положение каналов.
С помощью крючка снимите уплотнительные кольца и втулки, удалите грязь.
Смажьте новые детали гидравлическим маслом и соберите золотник с ремкомплектом.
Вставьте узел в канал, следя за совпадением штифтов, затяните крышку моментом 30–32 Н·м.
Прокачайте контур, плавно перемещая рычаг, пока пузыри в обратке не исчезнут.

После сборки проверьте плавность хода. Допустимый люфт – не более 0,05 мм. При превышении замените направляющую или восстановите зеркало канала микрошлифовкой.

Финальная проверка и настройка

Запустите двигатель, прогрейте масло до 45 °C, затем выполните серию рабочих циклов ковша. Давление в магистрали должно стабилизироваться около 19 МПа без скачков. Если стрелка манометра дрожит, возможно недостаточно затянут стопор или повреждён гидрораспределитель.

Правильный выбор комплекта и аккуратная замена деталей возвращают гидравлической системе ресурс без лишних затрат времени и денег.
